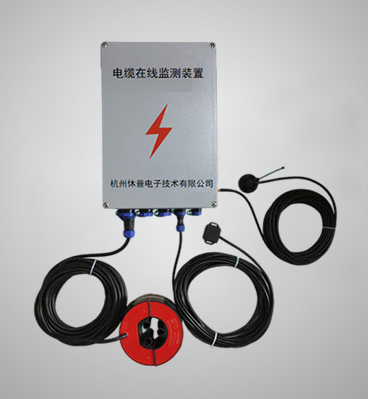

Thiết bị giám sát trực tuyến lưu thông vỏ cáp SPM-600

1. Tổng quan

Thiết bị giám sát trực tuyến dòng điện tuần hoàn vỏ cáp SPM-600 được thiết kế dựa trên nguyên lý của phương pháp dòng điện tuần hoàn và thực hiện cảnh báo lỗi bằng cách giám sát thời gian thực dòng điện tiếp địa vỏ cáp kim loại. Trong trường hợp bình thường (tiếp địa một điểm), dòng điện vỏ cáp kim loại chủ yếu là dòng rò điện dung yếu; một khi xảy ra lỗi tiếp địa nhiều điểm, vỏ cáp kim loại và đất tạo thành một vòng kín và giá trị dòng điện tuần hoàn sẽ tăng đáng kể (trong trường hợp nghiêm trọng, nó có thể đạt tới hơn 90% dòng điện chính). Thiết bị có thể nhanh chóng xác định lỗi tiếp địa nhiều điểm bằng cách phân tích chính xác biên độ dòng điện tuần hoàn và xu hướng thay đổi, đồng thời hỗ trợ giao tiếp GSM hoặc RS485 để tải lên thông tin báo động, giúp nhân viên vận hành và bảo trì kịp thời xác định các mối nguy hiểm tiềm ẩn, tránh các tai nạn như cáp quá nhiệt và hỏng cách điện, đồng thời đảm bảo cáp hoạt động an toàn lâu dài. Thiết bị này được thiết kế chuyên dụng để giám sát trạng thái tiếp địa của vỏ cáp lõi đơn từ 10kV trở lên và phù hợp với các tình huống vận hành và bảo trì thông minh của nhiều loại cáp điện cao thế khác nhau.

2. Tính năng sản phẩm

 Có thể giám sát dòng điện tiếp địa vỏ, dòng điện tiếp địa tổng và dòng điện chạy của bất kỳ cáp chính pha nào của cáp ba pha theo thời gian thực;
 Có thể thiết lập khoảng thời gian giám sát;
 Có thể thiết lập các thông số cảnh báo và cho phép các thông số giám sát tương ứng tạo ra cảnh báo hay không; 
Thống kê
các giá trị tối đa, tối thiểu và trung bình trong khoảng thời gian đã đặt;  Giám sát thời gian thực tỷ lệ tối đa và tối thiểu của dòng điện tiếp địa một pha
trong khoảng thời gian thống kê và xử lý cảnh báo;  Giám sát thời gian thực tốc độ thay đổi của dòng điện tiếp địa một pha trong
khoảng thời gian thống kê và xử lý cảnh báo;  Tất cả dữ liệu giám sát đều có thẻ thời gian để đảm bảo tính duy nhất của dữ liệu;
 Có thể thêm hoặc giảm tất cả các cảm biến giám sát theo yêu cầu của người dùng;
 Nhiều giao diện truyền dữ liệu: Giao diện RS485, GPRS, GSM SMS, có thể sử dụng một hoặc nhiều chế độ truyền dữ liệu cùng một lúc;
 Hỗ trợ bảo trì và nâng cấp từ xa;
 Thiết kế tiêu thụ điện năng thấp, hỗ trợ nhiều chế độ cung cấp điện: Nguồn điện cảm ứng CT, nguồn điện AC-DC, nguồn điện quang điện và nguồn điện pin;
 Sử dụng tất cả các thành phần cấp công nghiệp, có độ tin cậy và ổn định tốt;
 Thiết kế cấu trúc hoàn toàn khép kín kiểu đơn vị, dễ lắp đặt, tất cả các thành phần đều được khóa, khả năng chống rung tốt và dễ thay thế và tháo rời;
 Cấu trúc hoàn toàn kín: nhựa epoxy bịt kín, không có thành phần nào lộ ra ngoài, không thấm nước, hỗ trợ hoàn hảo cấp độ bảo vệ IP68.
 Độ tin cậy cao, không cần bảo trì.

3. Thông số kỹ thuật

4. Cài đặt và ứng dụng sản phẩm

5. Sơ đồ cấu trúc hệ thống
